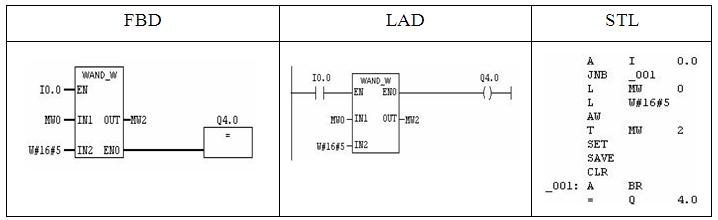

Hàm AND 2 số 16 bits: Khai báo

Nguyên lý hoạt động

Hàm sẽ thực hiện chức năng nhân hai số nhị phân tai đầu vào IN1 và đầu vào IN2 kết quả được cất ở OUT ( MW2) khi có tín hiệu kích tại chân EN (I0.0 =1).

Tín hiệu ở đầu ra ENO (Q4.0 = 1) khi hàm thực hiện chức năng.

-Ví dụ:

IN1 = 0101010101010101 Số thứ nhất

IN2 = 0100000000001111 Số thứ 2

OUT = 0100000000000101 Kết quả

Hàm OR 2 số 16 bits: Khai báo

Nguyên lý hoạt động

Hàm sẽ thực hiện chức năng OR hai số nhị phân tai đầu vào IN1 và đầu vào IN2 kết quả được cất ở OUT ( MW2) khi có tín hiệu kích tại chân EN (I0.0= 1).

Tín hiệu ở đầu ra ENO (Q4.0 = 1) khi hàm thực hiện chức năng.

-Ví dụ:

IN1 = 0101010101010101 Số thứ nhất

IN2 = 0000000000001111 Số thứ 2

OUT = 0101010101011111 Kết quả

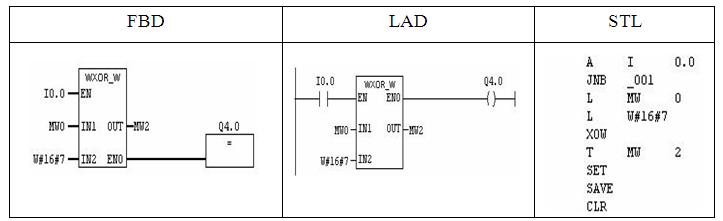

Hàm XOR 2 số 16 bits: Khai báo

Nguyên lý hoạt động

Hàm sẽ thực hiện chức năng XOR hai số nhị phân tai đầu vào IN1 và đầu vào IN2 kết quả được cất ở OUT khi có tín hiệu kích tại chân EN.

Tín hiệu ở đầu ra ENO khi hàm thực hiện chức năng.

Ví dụ:

IN1 = 0101010101010101 Số thứ nhất

IN2 = 0000000000001111 Số thứ 2

OUT = 0101010101011010 Kết quả

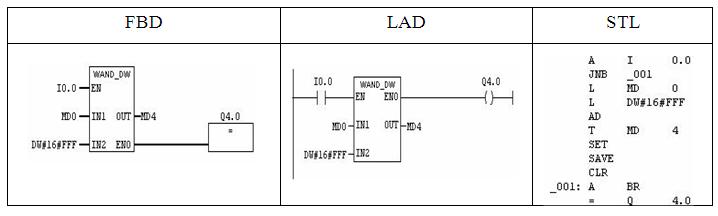

Hàm AND 2 từ kép: Khai báo

EN(I0.0): BOOL IN2 : DWORD

IN1 : DWOED OUT : DWORD ENO : BOOL

Nguyên lý hoạt động

Hàm sẽ thực hiện chức năng AND hai số nhị phân tại đầu vào IN1 và đầu vào IN2 kết quả được cất ở OUT khi có tín hiệu kích tại chân EN.

Tín hiệu ở đầu ra ENO khi hàm thực hiện chức năng.

Ví dụ:

IN1 = 0101010101010101 0101010101010101

IN2 = 0000000000000000 0000111111111111

OUT = 000000000000000 0000010101010101

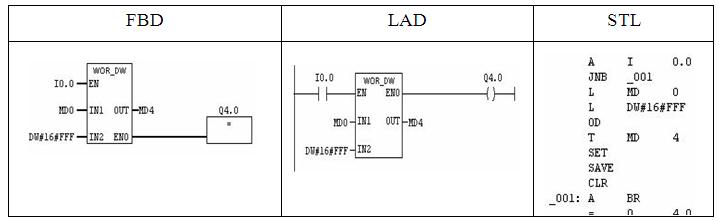

Hàm OR 2 từ kép: Khai báo

EN(I0.0): BOOL IN2 : DWORD

IN1 : DWOED OUT : DWORD ENO : BOOL

Nguyên lý hoạt động

Hàm sẽ thực hiện chức năng OR hai số có độ dài 2 từ tại đầu vào IN1 và đầu vào IN2 kết quả được cất ở OUT khi có tín hiệu kích tại chân EN.

Tín hiệu ở đầu ra ENO khi hàm thực hiện chức năng.

Ví dụ:

IN1 = 0101010101010101 0101010101010101

IN2 = 0000000000000000 0000111111111111

OUT = 0101010101010101 0101111111111111

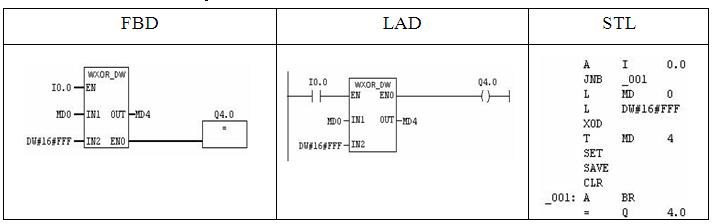

Hàm XOR 2 từ kép: Khai báo

Nguyên lý hoạt động

Hàm sẽ thực hiện chức năng XOR hai số có độ dài 2 từ tại đầu vào IN1 và đầu vào IN2 kết quả được cất ở OUT khi có tín hiệu kích tại chân EN

Tín hiệu ở đầu ra ENO khi hàm thực hiện chức năng.

Ví dụ:

IN1 = 0101010101010101 0101010101010101

IN2 = 0000000000000000 0000111111111111

OUT = 0101010101010101 0101101010101010
